CONTROL INALÁMBRICO DE VELOCIDAD PARA MOTOR DC


Con este proyecto, vamos a controlar la velocidad de un motor de CC de forma inalámbrica mediante IR o control remoto de TV. Este circuito puede controlar la velocidad del motor CC en 5 niveles diferentes y cualquier control remoto IR como TV / DVD remoto, etc. se puede usar para controlarlo.

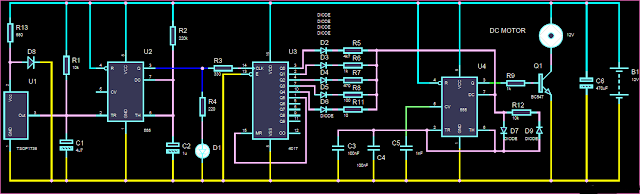

Esquema:



Materiales:

1 TSOP1738
2 555
1 CD4017
1 transistor BC547
1 transformador 12-0-12
8  diodos 1N4007
1 LED
1 Condensador de 1000uf
1 Condensador de 1uf
1 Condensador de 4.7uf
1 Condensador de 0.001uf
4 condensadores de 0.1uf
2 resistencias de 10k
3 resistencias de 1k
1 resistencia de 220k
1 resistencia de 30k
1 resistencia de 22k
1 resistencia de 15k
1 resistencia de 3.3k
1 resistencia de 220ohm
1 resistencia de 650ohm
3 resistencias de 330ohm



En este circuito tenemos el receptor de IR TS11738 que es responsable de detectar la señal IR remota del TV. Una vez que reciba una señal del control remoto del televisor, activará el multivibrador monoestable 555 U2. Este Multivibrador se utiliza para generar un único pulso cada vez que presionamos cualquiera de los botones del control remoto IR.
Por lo general, el control remoto IR de TV envía pulsos modulados a 38KHz y TSOP1738 detecta la radiación IR modulada a 38Khz. La salida TSOP está activa baja, significa que su salida permanece ALTA cuando no hay IR, y se vuelve baja cuando detecta radiación IR. Tiene tres pines, Tierra, Vs (potencia) y PIN DE SALIDA. Entonces, cada vez que presionamos cualquier botón en el control remoto IR, se activa el temporizador Monoestable 555 (U2) enviando pulso bajo a su PIN 2 de activación.
Además, el 555 envía el pulso de reloj al contador de decimales IC 4017 para cambiar su salida al siguiente pin de salida. El contador IC de 4017 se usa para cambiar el valor de la resistencia de temporización para el segundo 555  (U4), que está configurado en el modo Astable Multivibrador. Este 555 se utiliza para generar una señal de modulación por ancho de pulso (PWM). El contador de décadas 4017 establece la resistencia en el Multivibrador Astable U4 cambiando su salida al siguiente pin de salida. Y al cambiar el valor de esta Resistencia de sincronización, el ciclo de trabajo de la señal PWM cambia y, por lo tanto, la velocidad del motor de CC cambia cada vez que presionamos el botón del control remoto.
Hay cinco resistencias selectivas (R5, R6, R7, R8, R11) que son responsables de generar cinco PWM diferentes en el pin de salida de 555 IC (U4). En este circuito, hemos utilizado una fuente de alimentación CC de 12v para todo el circuito.
